Orienter correctement ces pistons ( moteur Rotax V60 )

24/02/2023 0 Par pashcou

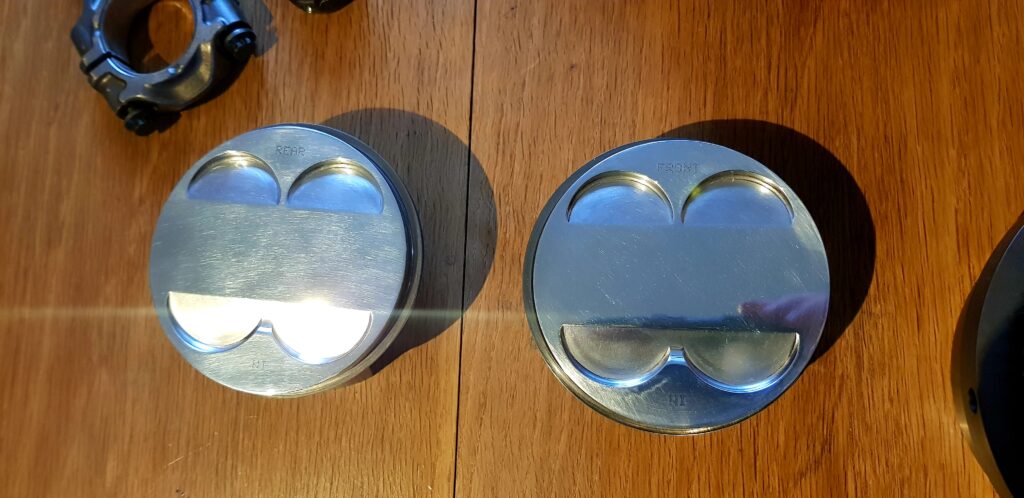

Il n’est pas toujours évident de savoir comment monter ces pistons, surtout quand les marques n’y sont plus pour montrer la position du montage !

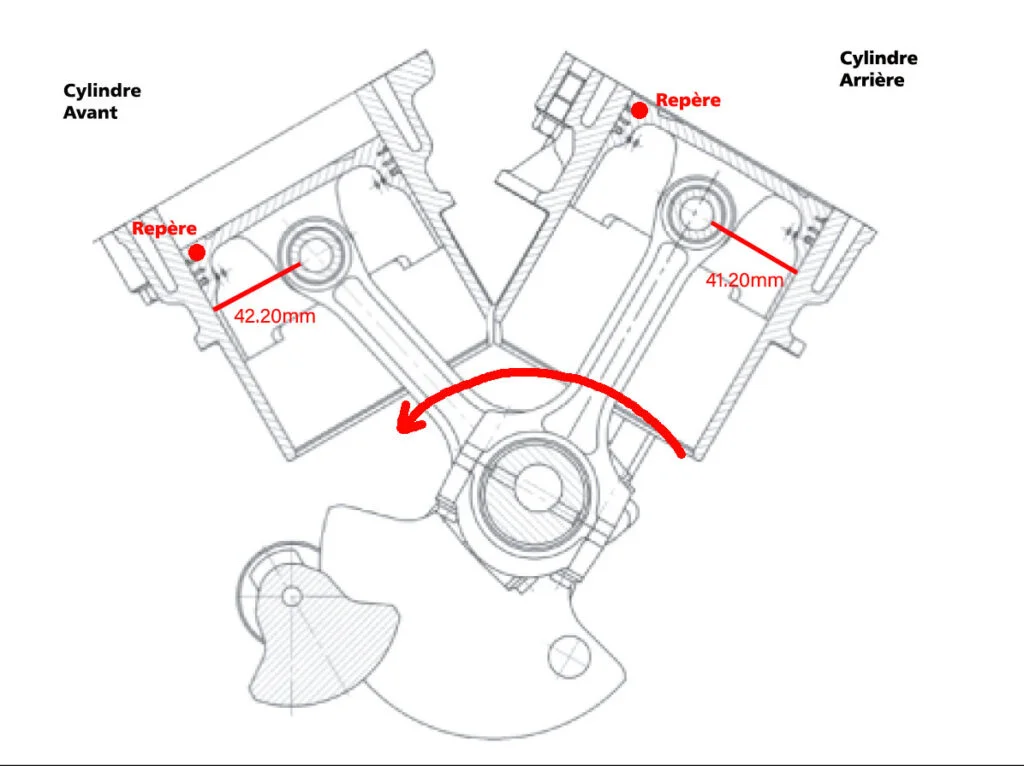

Je vous ai donc fait un petit dessin avec quelques explications.

IMPORTANT : Respecter le sens de montage indiqué par le repère exécuté lors du démontage. Point rouge sur le dessin.

Si vous avez oublié de noter, pas de panique !

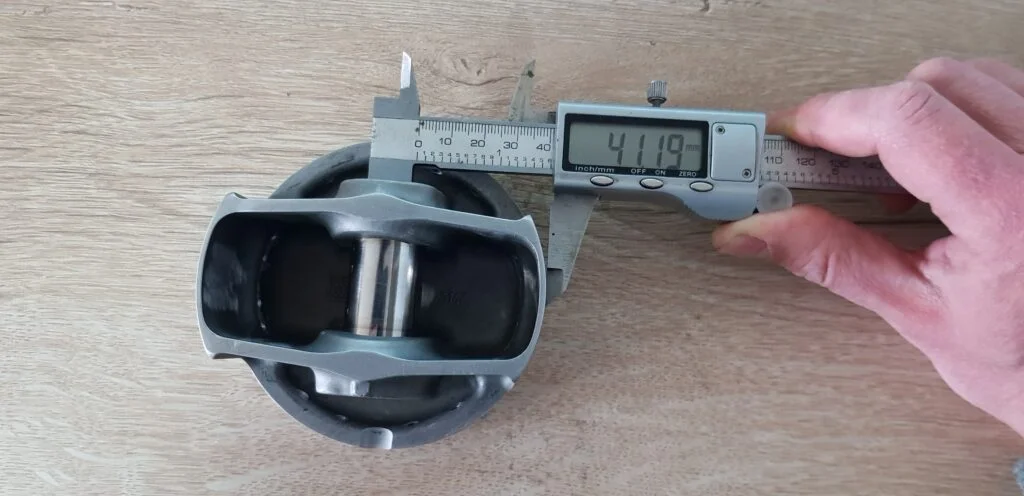

Le plus petit décalage entre l’axe de piston et la jupe est orienté vers l’arrière ici 41.20 mm.

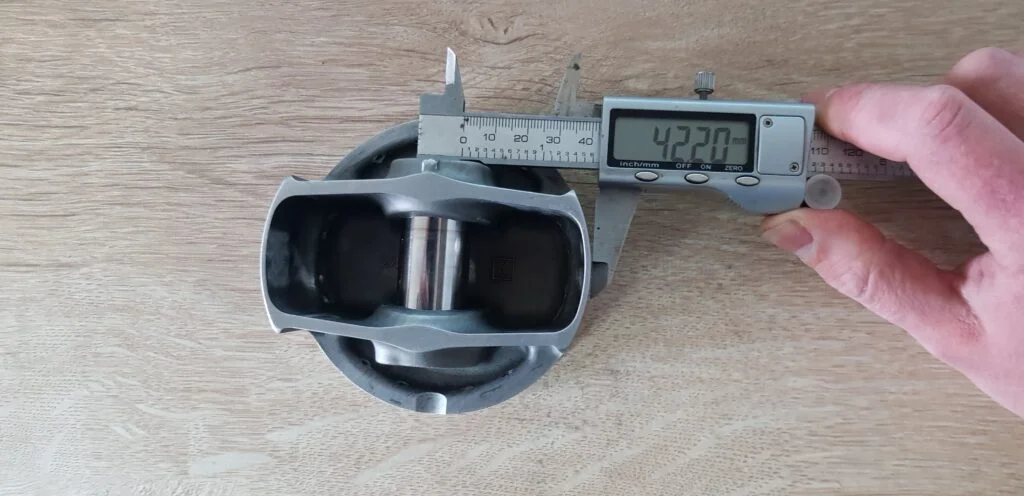

Le plus grand décalage entre l’axe de piston et la jupe est orienté vers l’avant ici 42.20 mm.

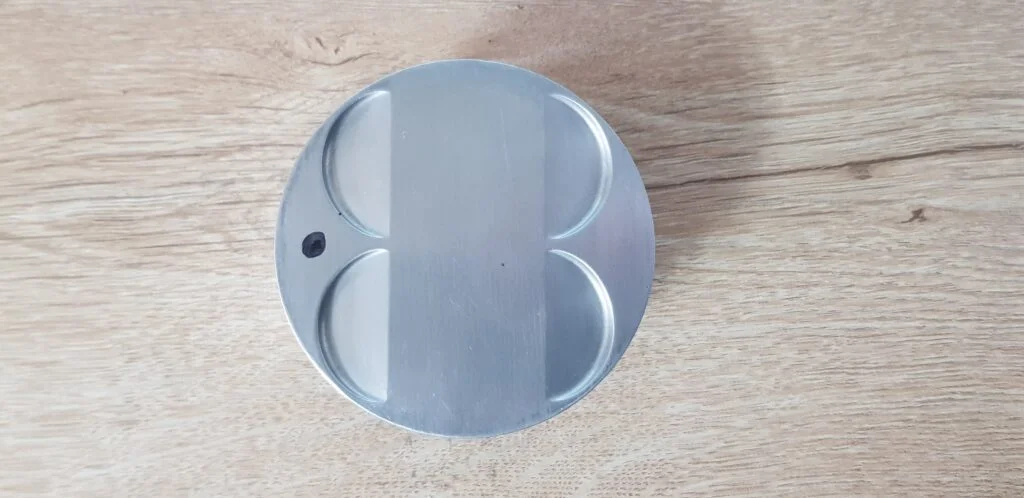

Le repère est positionné vers l’avant pour ne plus oublier.

PISTONS ET AXES DES PISTONS :

Décalaminer la tête de piston et la zone au-dessus du segment supérieur. Contrôler la présence de fissurations sur le piston et de compressions sur la surface de coulissement du piston ( grippage ). Si nécessaire, remplacer le piston.

IMPORTANT : De légères rayures sur la jupe du piston sont admises.
