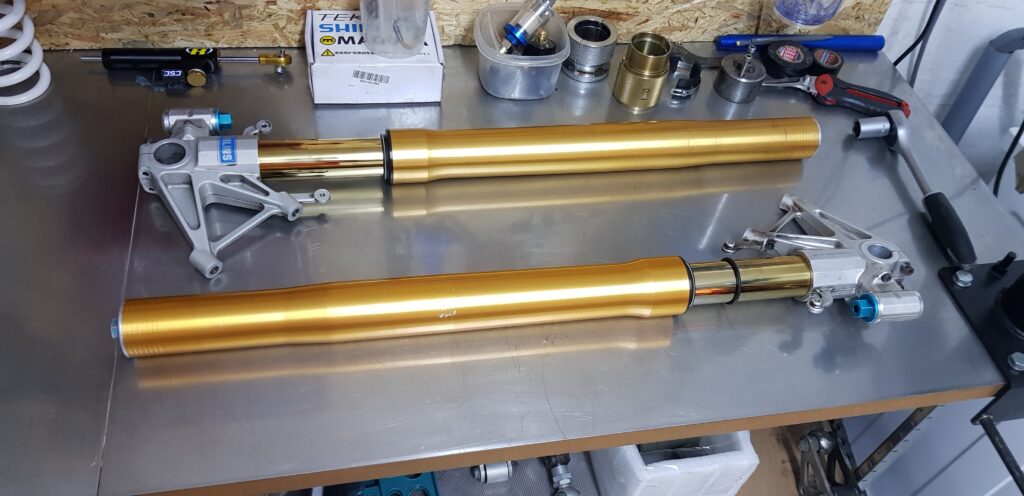

Entretien fourche Öhlins FG8902, FG8903 radial GEN2

Entretien fourche Öhlins FG8902, FG8903 radial GEN2

20/02/2023 0 Par pashcou

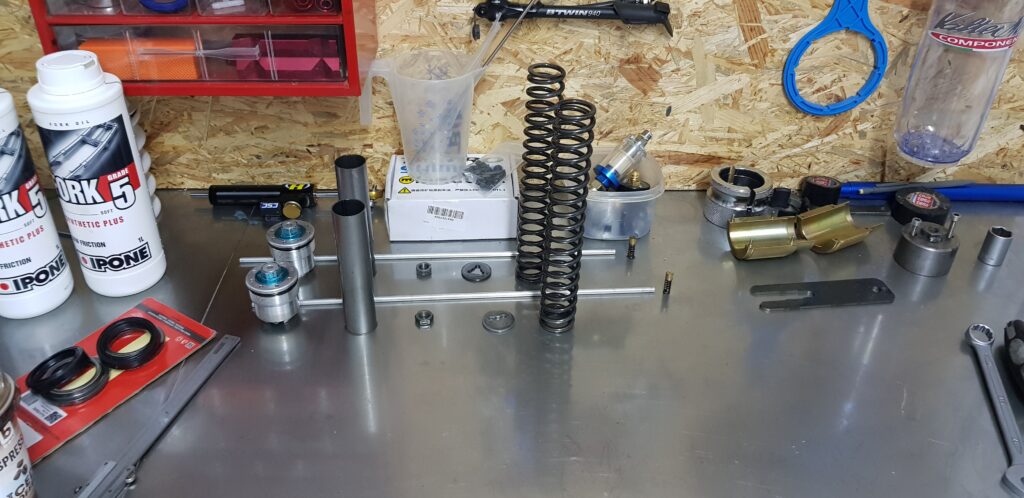

Les outils :

  1. Une clé plate de 17mm
  2. Une clé à cliquet avec douille de 17
  3. La douille spécifique Öhlins pour le bouchon
  4. Un tournevis plat ou une cale en nylon, un maillet
  5. Une cale de maintien du plongeur
  6. Un outil de montage bourrage ( SPI ) 43mm ou un tube en PVC 43, 44 mm intérieur
  7. Une seringue avec un niveau
  8. 1l d’huile Öhlins D43 Ref: 01309-01 19cst où 5w d’une autre marque
  9. Si vous avez de la graisse de montage pour suspensions c’est génial
  10. Des nouveaux bourrages ( SPI ) et cache-poussières ( ARI072 et FDS4302 ) ou SKF KITB-43O, SKF KITG-43O

Quantité 500 ml, seulement si la cartouche a été démontée ou 85 mm du bord avec ressort

Ressort d’origine linéaire 10.0 daN /mm


Mode simplifié la cartouche ne sera pas démontée ( toutes les années où 12h à 16h usage piste, tous les 2ans où 10.000km usage route )

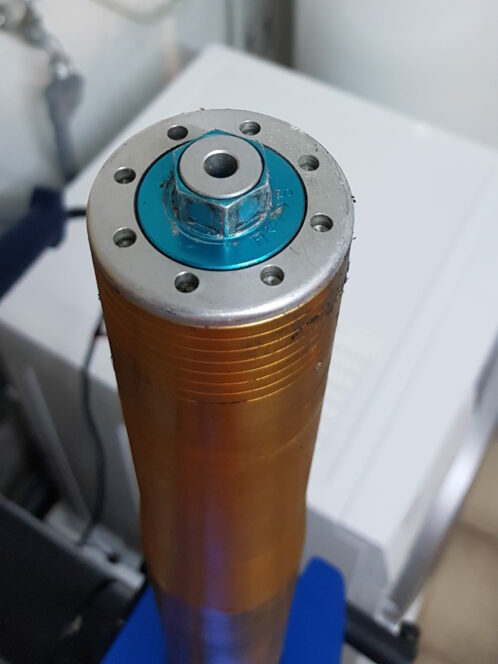

On desserre totalement la précharge du ressort avec la douille de 17 pour avoir plus facile sur la suite

De préférence pré-desserrer le bouchon encore montées sur la moto, il vous faudra débloquer le T supérieur préalablement

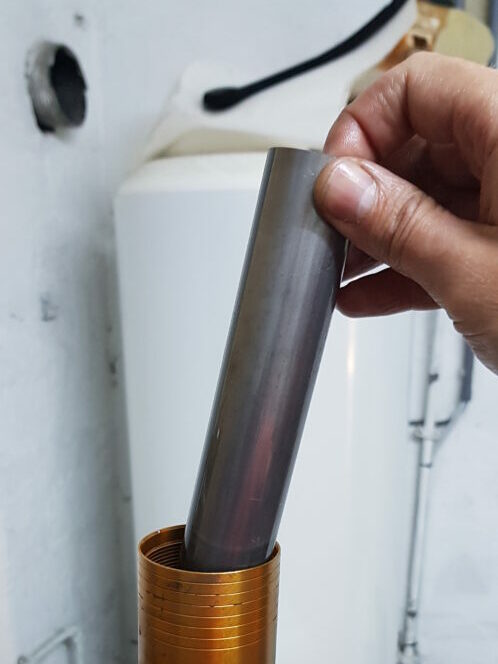

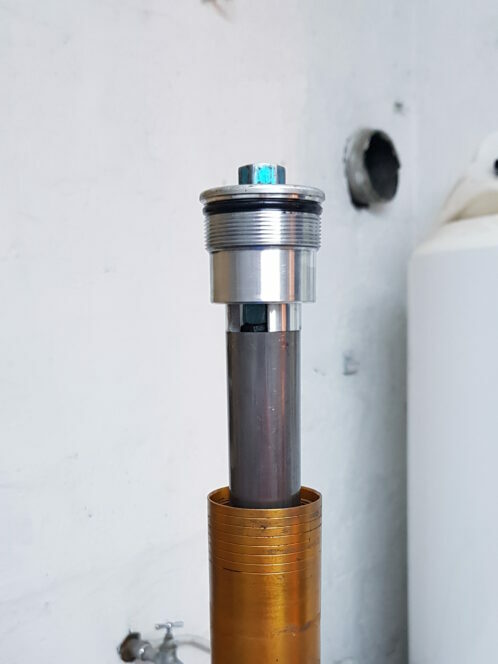

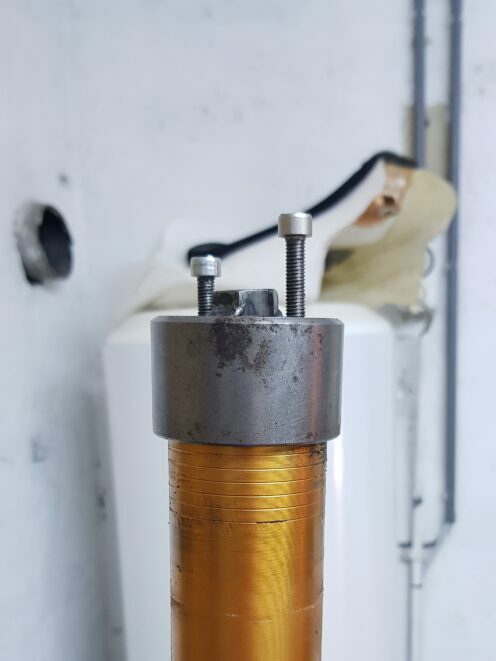

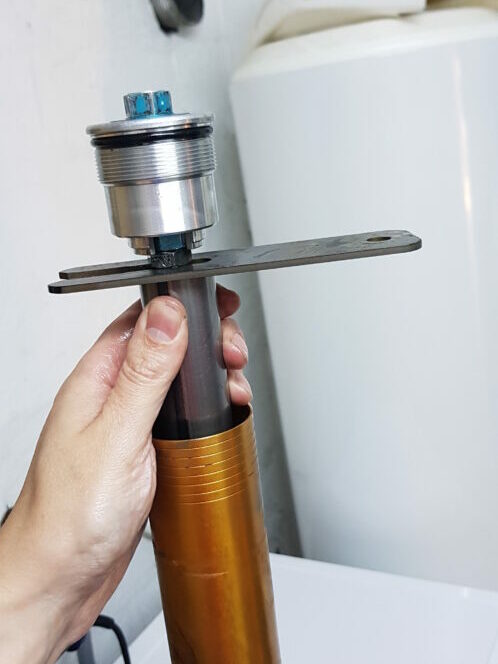

Pas besoins d’outil spécifique pour descendre l’entretoise, on peut le faire à la main assez facilement. Introduire la cale de maintien du plongeur sous l’écrou de blocage du bouchon

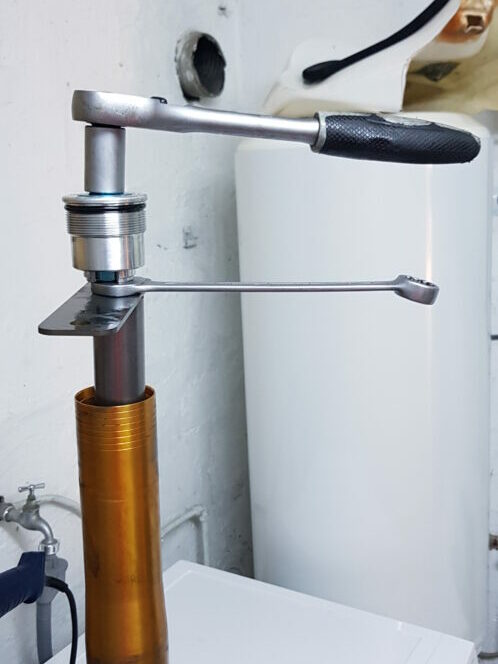

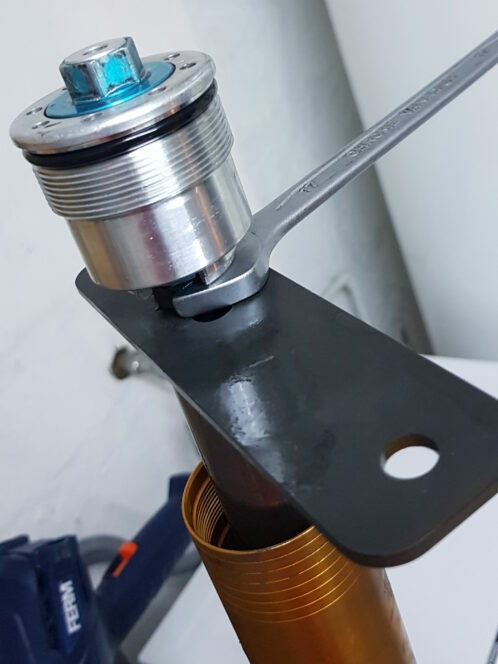

Introduire une clé plate de 17 sur l’écrou de blocage du bouchon

Utiliser une douille de 17 pour desserrer le bouchon du plongeur

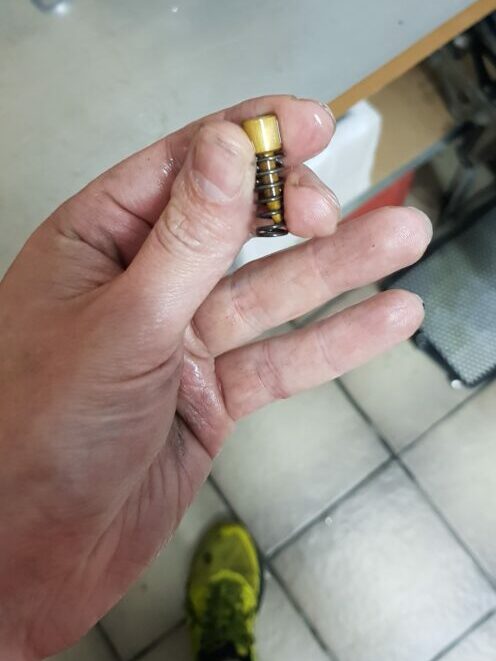

Attention au boisseau, ne pas le perdre

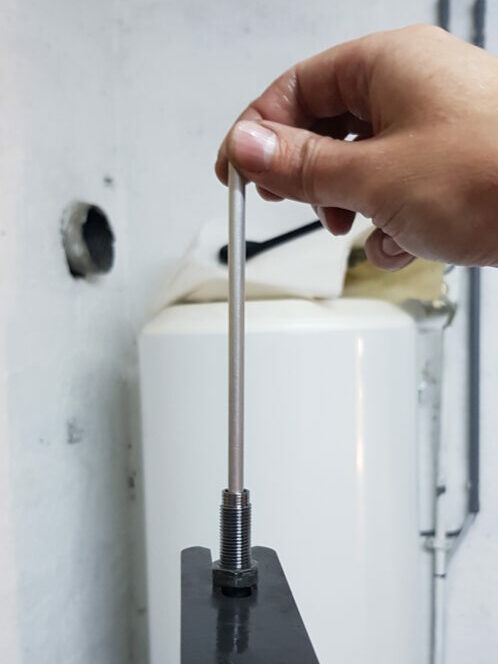

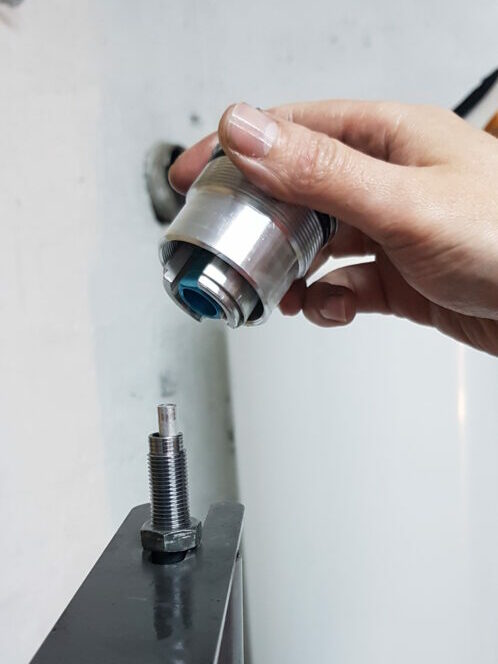

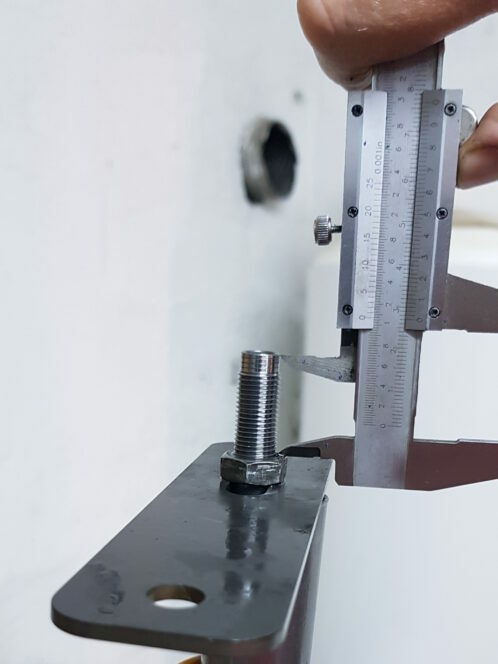

Bien mesurer la longueur du filetage pour le remontage, je suis à 25 mm pour arriver en buter au fond du bouchon

Bien ranger dans l’ordre et dans un endroit propre

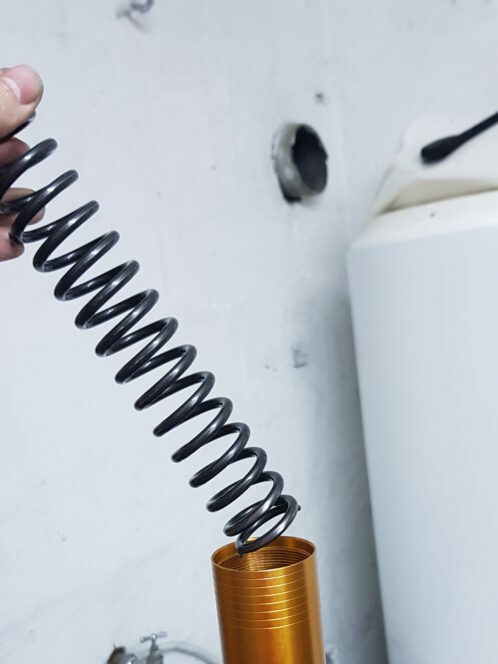

Le ressort est d’origine linéaire donc il n’y a pas de sens pour le remontage

Ranger vos éléments dans l’ordre et dans un endroit propre après avoir dégraisser.
Faites égoutter les fourches après avoir retiré les composants, en général je laisse une bonne heure

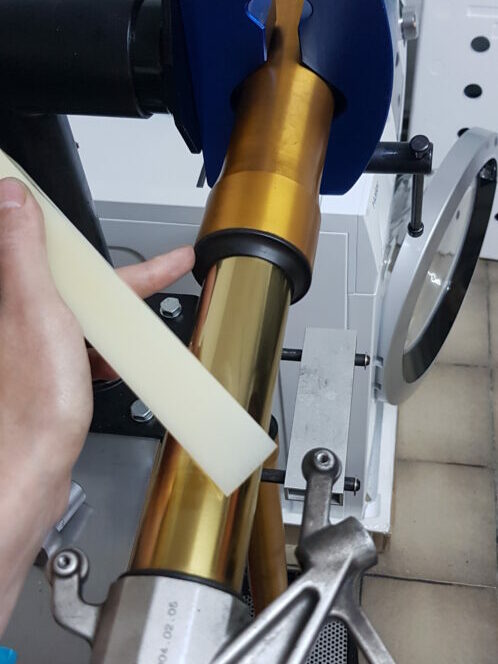

J’utilise une cale en nylon pour chasser le cache-poussière mais un tournevis plat peut faire l’affaire, juste faire attention à ne pas abîmer le fourreau peut se faire après avoir retiré le canon du fourreau

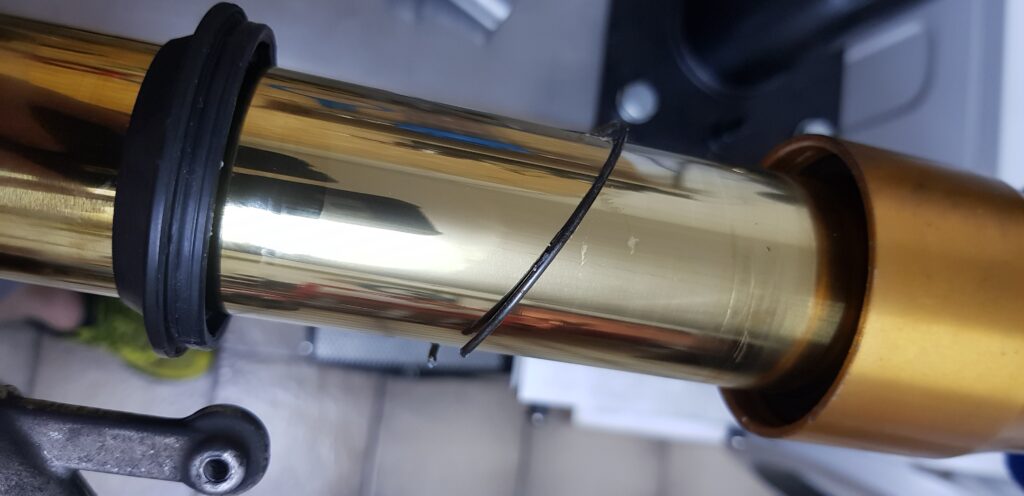

Retirer le clips

Vous pouvez sortir le canon du fourreau

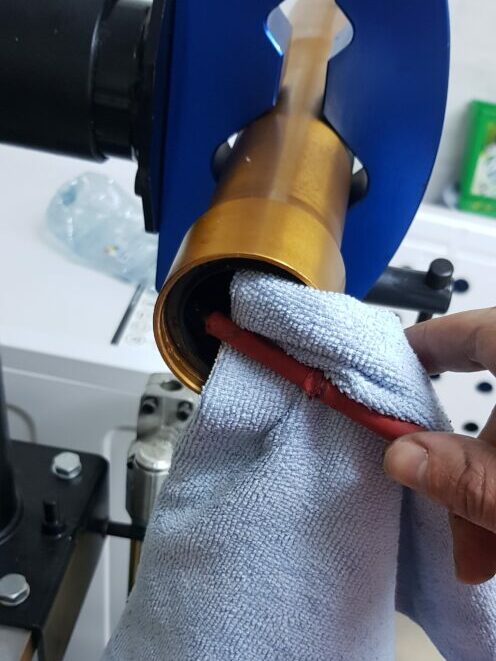

Chauffer un peu au décapeur au niveau du bourrage ( SPI ) pour avoir plus facile à le sortir et bien faire attention de ne pas abimer les bords du fourreau et encore moins la gorge !

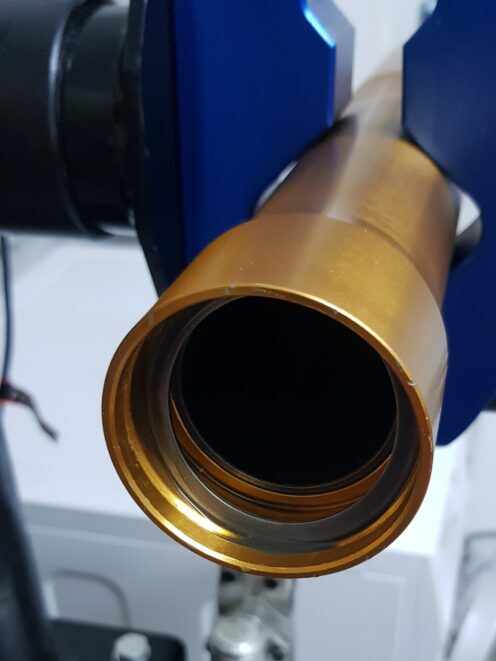

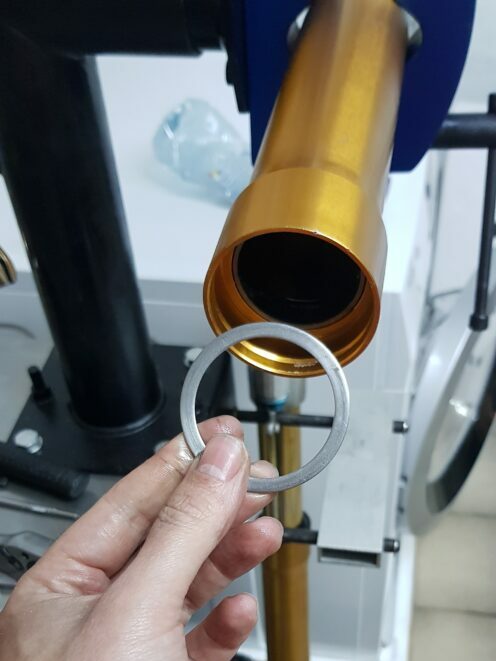

Retirer la cale d’épaisseur et dégraisser le tout

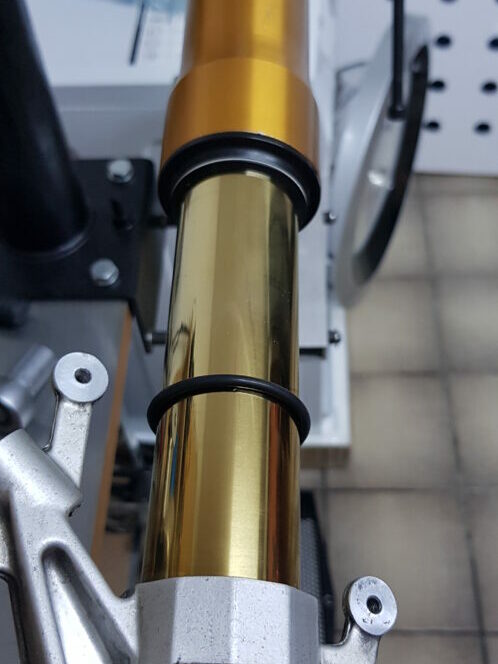

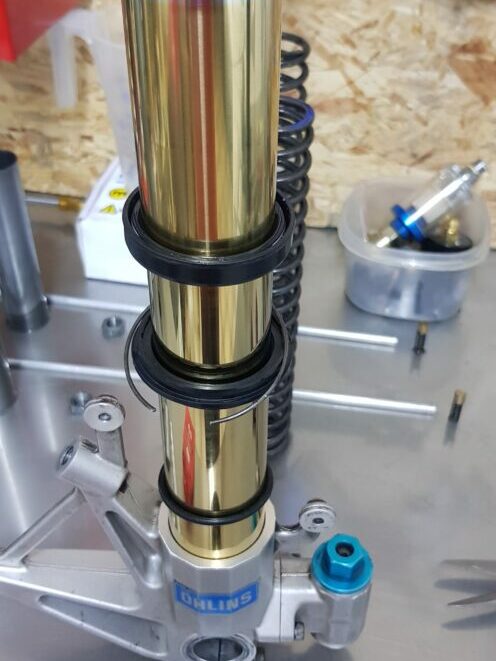

Graisser le bourrage ( SPI ) avant de l’enfiler sur le canon

Attention au sens d’orientation du bourrage ( SPI ), la partie pleine doit se trouver vers le cache-poussière

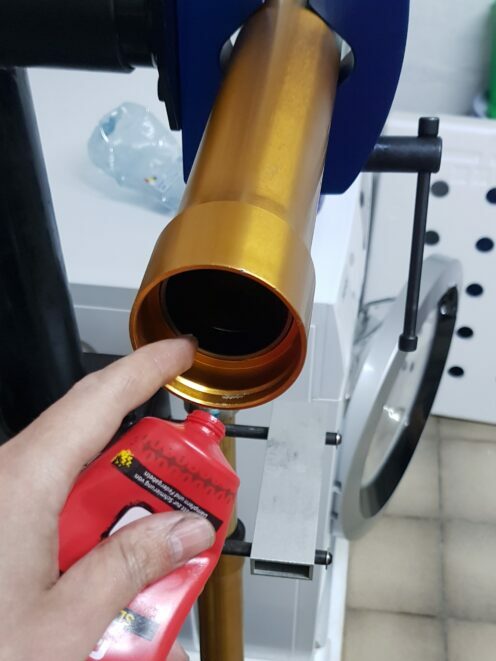

Nettoyer, graisser la gorge et la bague de guidage interne et replacer la cale d’épaisseur

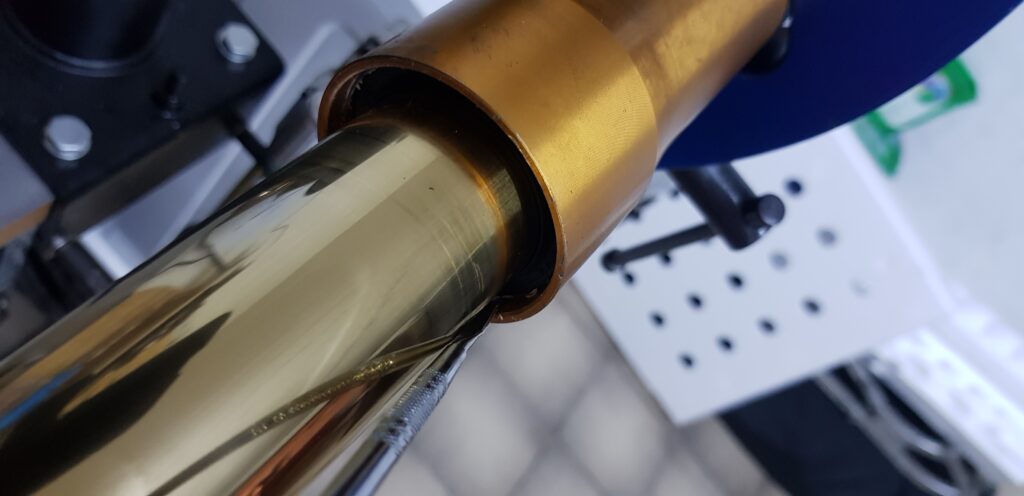

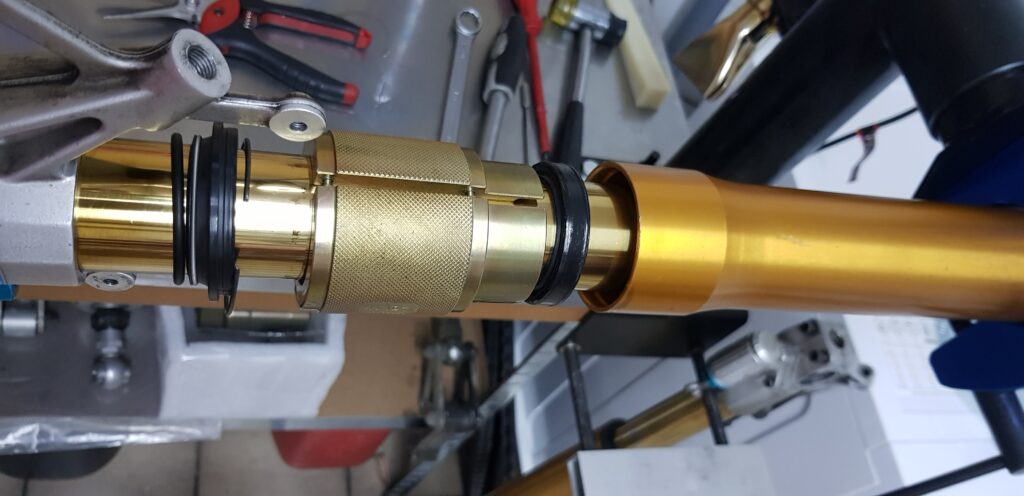

On insère le canon dans le fourreau, ensuite on chasse le bourrage ( SPI ) jusqu’en buter de la gorge avec l’outil prévu ou un tube en PVC 43, 44 mm intérieur

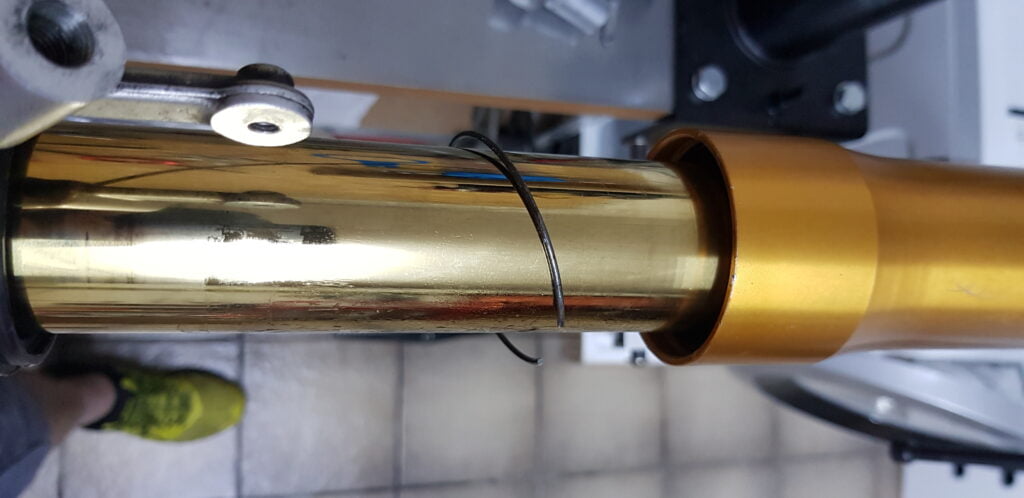

On n’oublie pas de remonter le clips

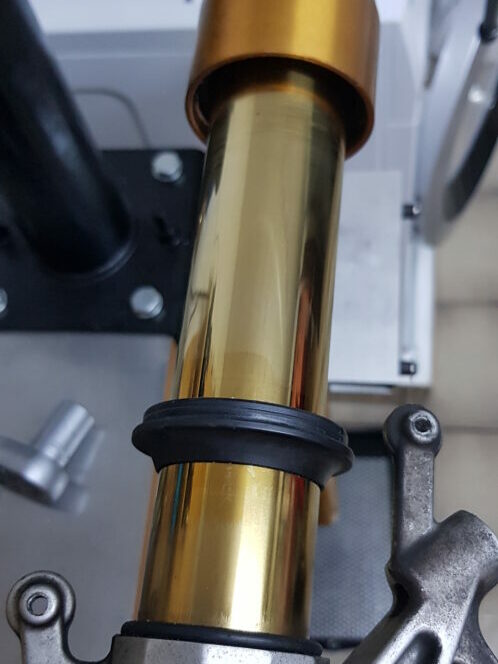

On place le cache-poussière a la main, on teste si tout est bien mobile sans point dur

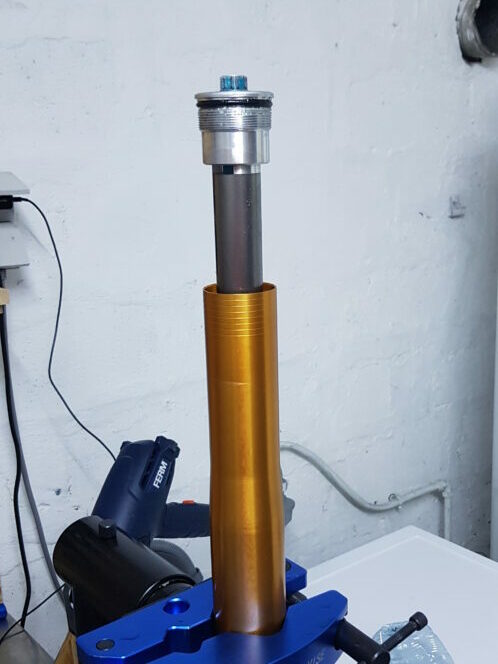

Le ressort dans le canon, on va pouvoir commencer à faire le niveau

Il y a 2 façons de faire un niveau, soit on mesure le vide d’air, soit en quantité. A savoir que si on fait en quantité, il faudra démonter la cartouche pour la dégraisser. Sans quoi on ne peut garantir un niveau égal aux 2 fourches

On purge en actionnant le plongeur plusieurs fois jusqu’à ne plus avoir de bulles d’air, on pompe 2,3 fois aussi le fourreau sans monter trop haut !

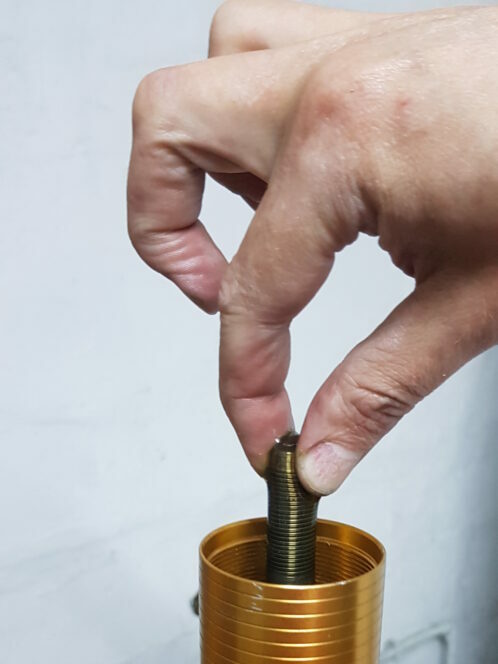

Une fois purgé remettre le boisseau et la tige de réglage dans le plongeur avant de faire le niveau

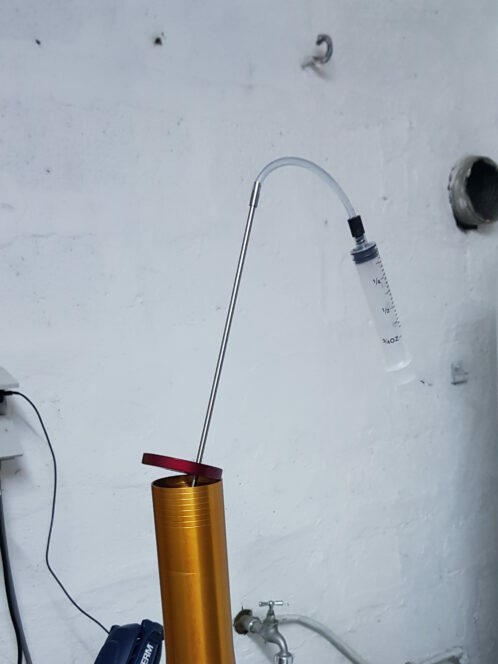

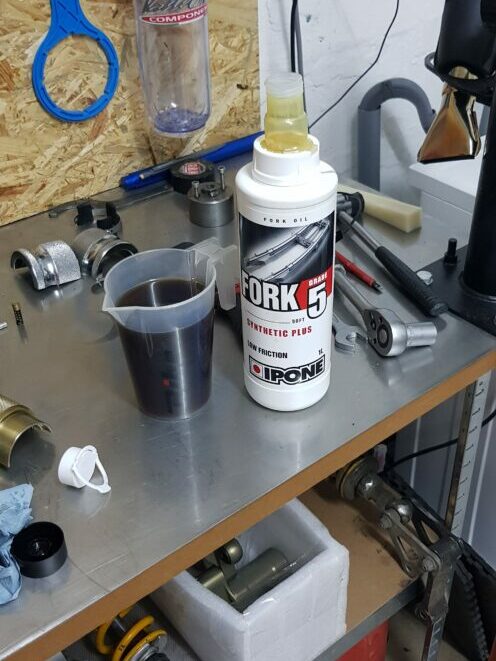

Pour les quantités c’est 500 ml où 85 mm d’air avec ressort. Là Öhlins R&T 19 Cst est préconisé. Vous pouvez bien sûr mettre de la 5w d’une autre marque

On remonte dans l’ordre du démontage. Attention de ne pas oublier la cale qui ce trouve avant l’entretoise, elle est à côté du ressort sur la vue éclaté plus haut

Ne pas oublier la mesure du filetage prise pendant le démontage 25mmLe plongeur doit être en buter au fond du bouchon

Le couple est de 20 Nm pour le bouchon sur le plongeur

Je graisse aussi un peu le joint du bouchon pour avoir plus facile la prochaine fois, on resserre 20 Nm et voilà. Actionner plusieurs fois la fourche avant de la remonter sur la moto
